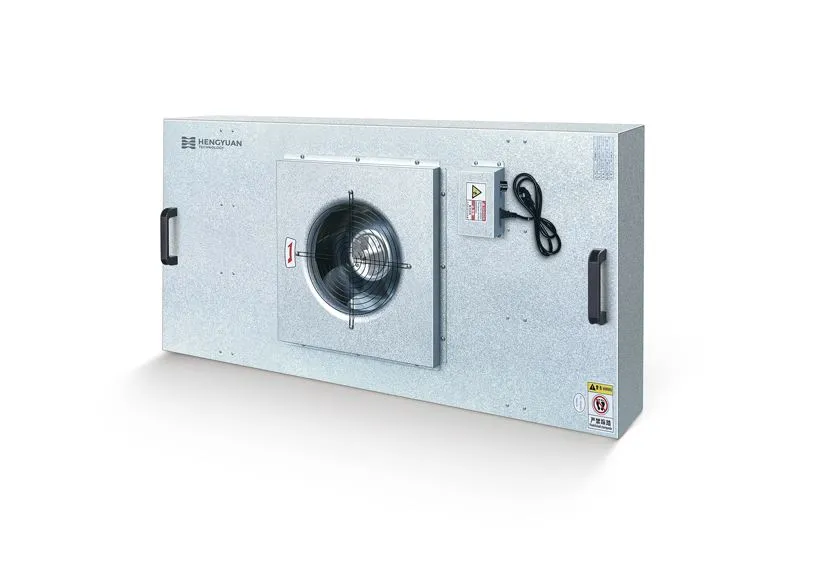

Ventiliatoriaus filtro bloko (FFU) struktūra yra gana sudėtinga, tačiau sudėtingai suprojektuota, kurią sudaro keli pagrindiniai komponentai:
I. Pagrindiniai komponentai
Išorinis apvalkalas:
Medžiagos: Pagrindinės išorinio apvalkalo medžiagos yra šaltai valcuotas plienas su emalio apdaila, nerūdijantis plienas ir aliuminiu cinku dengtas plienas, pasirenkant atsižvelgiant į konkrečias naudojimo aplinkas ir reikalavimus.
Formos: Išorinis apvalkalas dažniausiai būna dviejų formų: vienas su nuožulniu viršumi, kuris pirmiausia tarnauja kaip srauto vadovas, palengvinantis sklandų ir tolygų įsiurbiamo oro paskirstymą; kita – stačiakampio formos, kuri yra estetiška ir leidžia į korpusą patenkančiam orui maksimaliai liestis su filtro paviršiumi.
Metalinis apsauginis tinklelis:
Dauguma metalinių apsauginių tinklelių yra antistatinės, visų pirma skirtos apsaugoti techninės priežiūros personalą nuo žalos.
Išankstinis filtras:
Jis visų pirma apsaugo nuo šiukšlių, susidarančių statybos, priežiūros ar kitose situacijose, sugadinimo didelio efektyvumo filtrui. Jo medžiaga paprastai yra plaunamas poliuretano pluoštas.
Variklis ir sparnuotė:
Variklis: FFU naudoja nuolatinės arba kintamosios srovės variklius, kurių kiekvienas turi savo privalumų ir trūkumų. Nuolatinės srovės varikliai yra didesnio dydžio ir brangesni, tačiau lengviau valdomi, nors ir sunaudoja daugiau energijos. Kita vertus, kintamosios srovės varikliai yra mažesni, pigesni, tačiau jiems reikia specializuotos valdymo technikos, naudojant mažesnes energijos sąnaudas.
Darbaratis: Darbaratis yra dviejų formų: į priekį ir atgal. Pirmasis pagerina vektorinį oro srautą ir dulkių šalinimo galimybes, o antrasis palengvina energijos taupymą ir triukšmo mažinimą.
Oro srauto balansavimo įtaisas:
Daugelis gamintojų FFU įrengia oro srauto balansavimo įtaisą, kad sureguliuotų išeinantį oro srautą ir pagerintų oro srauto paskirstymą švarioje patalpoje. Šie įtaisai daugiausia skirstomi į angų plokštes, tinklelius ir dinamines kreives.
Didelio efektyvumo be dalelių filtras:
Jis sulaiko daleles ir dulkes nuo {{0}},1 iki 0,5 mikrono ir pasižymi itin dideliu filtravimo efektyvumu iki 99,95 % iki 99,99999 %.
Ortakių jungties komponentai:
Žemesnės klasės švariose patalpose FFU su kanalų jungties komponentais palengvina sklandų sujungimą tarp ortakių ir FFU.
Valdymo blokas:
Jis siūlo įvairius valdymo režimus, įskaitant kelių žingsnių valdymą, bepakopį valdymą, nuolatinį reguliavimą, skaičiavimą ir valdymo funkcijas. Tai taip pat įgalina vieno įrenginio, kelių blokų, zoninio valdymo, gedimų aliarmo ir istorinio įrašo funkcijas.
II. Integruotas ir padalintas dizainas
Integruotas FFU: Korpusas ir didelio efektyvumo filtras suprojektuoti kaip vienas vienetas, pagerinantis FFU sandarinimo galimybes, veiksmingai užkertantis kelią nuotėkiams ir prisidedantis prie mažesnio triukšmo ir vibracijos lygio.
Padalinti FFU: Korpusas ir didelio efektyvumo filtras suprojektuoti atskirai, todėl filtro keitimas yra patogus, o montavimo metu sumažėja darbo intensyvumas.
III. Veikimo charakteristikos
Mažas energijos suvartojimas ir eksploatavimo išlaidos: FFU veikia su mažomis energijos sąnaudomis ir mažomis eksploatacinėmis išlaidomis.
Stiprus prisitaikymas: FFU gali būti pritaikytas įvairioms švarių patalpų aplinkoms, pradedant nuo 10 klasės, 000 iki 1 klasės, užtikrinant plačias taikymo sritis.
Didelis lankstumas: Paprasta FFU struktūra suteikia puikų pritaikomumą, leidžiantį moduliniu būdu derinti ir surinkti pagal proceso reikalavimus.
Vienodas ir stabilus oro srautas: Įrengtas su įmontuotu ventiliatoriumi ir filtro bloku, FFU lengvai pasiekia vienodą oro srautą kompiuteriniu grupės valdymu.
Sandarinimas neigiamu slėgiu: FFU tiekiamo oro sistema veikia esant neigiamam slėgiui tiekimo kameroje, todėl oro išleidimo angą lengviau užsandarinti. Nutekėjimo atveju jis įvyksta iš švarios patalpos link FFU plėvelės, užkertant kelią švarios patalpos užteršimui.
Apibendrinant galima pasakyti, kad ventiliatoriaus filtro bloko (FFU) konstrukcijoje visapusiškai atsižvelgiama į tokius veiksnius kaip filtravimo efektyvumas, oro srauto paskirstymas, triukšmo kontrolė, energijos suvartojimas ir įrengimo bei priežiūros paprastumas.
